產品名稱：全自動貼膜機

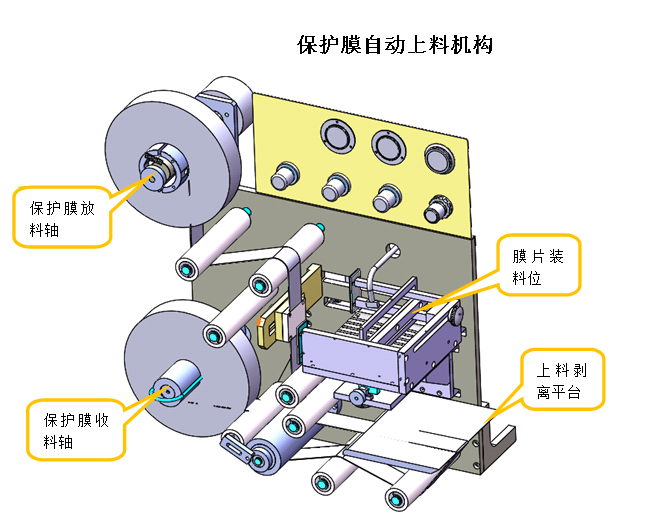

（可非標訂製）此款貼膜機的主要功能是將各種膜片自動貼裝在液晶玻璃基片上；其工作步驟：自動從萃盤抓取玻璃基板、同時將基片置於真空載台上並轉動到貼裝工位、自動上料機構將膜片與其保護膜分離、最終使薄膜準確、快速貼裝在相應基片上、然後將膜片的另一麵保護膜撕除、最後用鏡頭檢測貼裝位置是否達到要求；整機運行安全可靠、高生產率、高良品率。手機貼膜機,貼膜機廠家
設備基本情況
序號 | 項目內容 | 技術參數 |
1 | 上料方式 | 基板由萃盤自動上料；膜片料盒自動上料；作業平台高度1020±20mm |
2 | 下料方式 | 萃盤收集下料，高度1020±20mm |
3 | 貼附平台高度 | 1020±20mm |
4 | 設備顏色 | 米黃色 |
5 | 外形尺寸 | 2200mm（L)×1500mm(W)×2000mm(H)(含三色燈) |
6 | 重量 | 約1800KG |
7 | 設備功率 | 3KW |
甲方提供的生產環境
序號 | 項目內容 | 技術參數 |
1 | 氣源 | 壓力：0.35Mpa以上，過濾精度：5um,流量：200-300L/Min |
2 | 電源 | 三相AC380V 50/60HZ電源引出（露出機器）長度1.5m |
3 | 真空源 | 抽真空速度≥200/min，負壓-80～-100Kpa |
4 | 生產環境 | 無塵室class1000 溫度：23±5℃ 濕度：60%±15％ |
主要外購件品牌
序號 | 元器件名稱 | 品 牌 | 備 注 |
1 | 控製係統PLC | 基恩士 | |
2 | 觸摸屏 | PROFACE | |
3 | DD馬達 | 橫河/橫川 | |
4 | 伺服馬達 | 安川 | |
5 | 視覺係統 | 基恩士 | |
6 | 相機 | 基恩士 | |
7 | 纖傳感器光 | 基恩士 | |
8 | 氣缸/電磁閥 | SMC | |
9 | 離子風棒 | SMC | |
10 | 空氣過慮器 | SMC | |
11 | 絲杆/導軌 | THK | |
12 | 按鈕開關 | 富士 | |
13 | 同步帶 | MISUMI | |
14 | 拖鏈 | 易格斯 | |
15 | 其它未盡元器件 | 按標準選用 |
設備技術能力
序號 | 項目內容 | 技術參數 |
1 | 稼動率 | ≥97%，關於詳細規定另外協商； |
2 | 設備良率 | ≥99.0％ （生產總數-不良品數）/生產總數 |
設備對應產品參數
序號 | 項目內容 | 技術參數 |
1 | TACT TIME | ≤4.5秒/pcs |
2 | 基板尺寸 | Panel size:Max: 7″（X向：102*Y向：170）mm Min:3.5″（X向：50*Y向：70）mm Panel 厚度：LCD總厚度：0.3-1.6mm |
3 | 膜片尺寸 | POL size: Max:7″（X向：102*Y向：170）mm Min:3.5″（X向：50*Y向：70）mm POL 厚度：0.09-0.45mm |
4 | 膜片翹曲度 | 正翹：長邊7﹪，短邊7﹪，負翹：長邊5﹪，短邊5﹪，實際值根椐膜片尺寸計算 |
5 | 基板潔淨度要求 | 膜片在上料前必須使用清洗等工序 |
6 | 貼附精度 | X向：±0.15mm Y向：±0.15mm |
7 | 產品轉型時間 | 更換新產品調校時間：≤60min 更換已調教過的產品時，調校時間：≤30min |
設備製程關鍵項目
序號 | 項目內容 | 技術參數 |
1 | 平台平行度 | X向公差：±0.02mm Y向公差：±0.02mm |
2 | 膜片對位 | 機械 |
3 | 基板對位 | 機械 |
4 | 基板清潔 | 水清潔 |
5 | 膜片取多片檢測 | 對射光眼 |
6 | 膜片存儲槽 | 疊形盒子上料 |
