產品名稱：偏光片貼片機
設備簡介
伺服電機控製載台移動。
工作平台靠邊定位，真空吸附
防靜電貼附滾輪。
離型膜同步剝離裝置。
人機操作界麵，可編程控製器（PLC）控製
選用進口電、氣配件
適用於14-100寸LCD的偏光片貼合工藝。

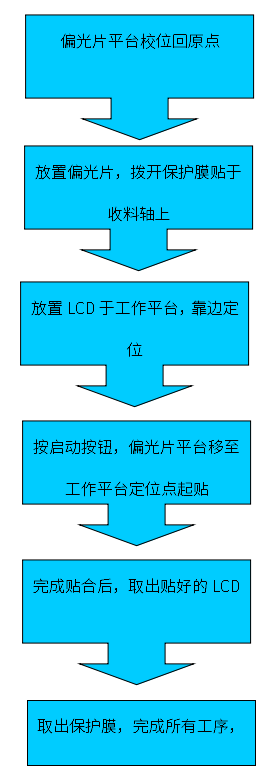

工藝流程
設備規格：
主 要 配 置 | 電器配件 | 控製器PLC | 日本Panasonic可編程控製器 |
觸摸屏 | 威倫5.7寸觸摸屏 | ||
收膜電機 | 德國JCSS力矩電機 | ||
伺服電機 | 日本鬆下 | ||
伺服控製器 | 日本鬆下 | ||
調壓閥 | SMC/亞德克 | ||
結構配件 | 機架結構 | 高強硬度鋁型材陽極處理 | |
外殼封板 | 2MM烤漆板 | ||
平台絲杆 | 上銀 | ||
平台導軌 | 上銀 | ||
滾輪 | 防靜電矽膠+45號鋼 | ||
LCD平台 | 電膠木 | ||
氣動配件 | 壓輪氣缸 | SMC /亞德克 | |
偏光片推拉氣缸 | SMC /亞德克 | ||
真空 | 真空泵 | ||
電磁閥 | SMC /亞德克 | ||
氣源過濾 | SMC /亞德克 | ||
技 術 規 格 | 產品規格 | LCD尺寸範圍 | 100寸 |
LCD厚度 | 1.4mm-2.2mm | ||
偏光片厚度 | 0.15mm-0.3mm | ||
貼合方向 | 與LCD長邊平行 | ||
真空吸力 | 750mmHg（真空泵產生） | ||
工件固定方式 | 平台定位式+真空吸附 | ||
工作平台尺寸 | 跟據尺寸定製 | ||
貼附精度 | ±0.2mm(X，Y基邊外) | ||
動作周期 | 平均約50秒/（LCD平台啟動到回原點） | ||
產品產能 | 60s/片（尺寸按65寸計） | ||
設備規格 | 翻轉方式 | BOOK式 | |
收料調節 | 力矩電機 | ||
程序儲存 | 10組 | ||
壓輪調節方式 | 節流閥調節 | ||
作業安全保護 | 雙按鍵啟動操作/緊急停機 | ||
動作保護 | 軟件動作互鎖 | ||
作業高度 | 750mm | ||
作業環境 | 100級無塵車間 | ||
氣管規格 | ￠8MM | ||
供給氣源 | 0．4～0.7Mpa(幹燥氣源)/20L/min | ||
電源規格 | AC220V 50/60Hz±10％ | ||
電流功率 | 5A -1000W | ||
設備重量 | 400KG（65寸計算） |
