產品名稱：大尺寸自動貼合機
◆ 采用CCD、視覺控製器自動對位
◆ PLC控製動作
◆自動對位移動模組
◆伺服控製箱體平台三軸
◆ 19寸顯示器界麵
◆進口氣動元器件
◆ 防靜電離子風扇、FFU裝置
◆ 雙啟動按鈕，光柵安全保護
◆ 適用於SENSOR與LENS 及FILM結構上下層 貼合

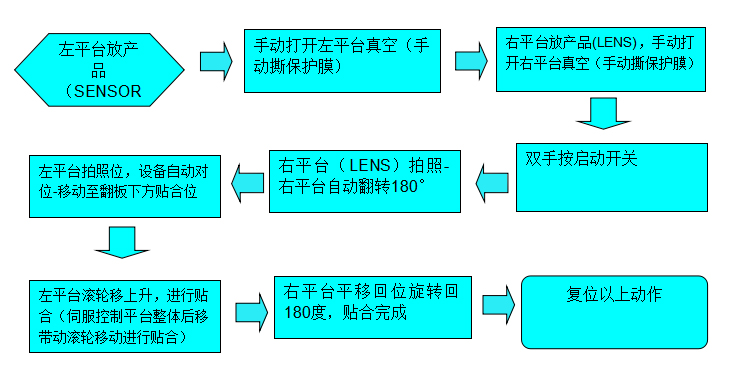

工藝流程
設備規格：
技 術 規 格 | 產品規格 | 對位方式 | 自動對位 |
對位模板圖形 | 空心圓和實心圓 ○外徑2mm線粗0.25 ●直徑1mm ○外徑3mm線粗0.25 ●直徑2mm | ||
貼合精度 | ±0.15 mm | ||
適合產品尺寸 | 跟據客戶需求訂製 | ||
滾輪壓力 | 50N～600N | ||
滾輪規格 | Φ40*450mm可訂製 | ||
產品固定 | 真空吸附 | ||
操作人員 | 1-2人 | ||
輔助功能 | 自動複位按鈕，補償設定，視覺精度設定，手動按鈕調解手動對位功能 | ||
設備規格 | 電源輸入 | AC220V±10%，20A±10%， 50/60HZ | |
功 率 | 4000W | ||
供給氣源 | 0．4～0.8Mpa(幹燥氣源) | ||
消耗氣流 | 60L/1分鍾 | ||
設備直壓動作時間 | 約20S/PCS | ||
安全裝置 | 急停按鈕+光柵(可調) | ||
台麵真空空徑 | 1.0mm | ||
台麵真空空距 | 10mm×10mm | ||
作業高度 | 1088mm | ||
作業環境 | 百級無塵車間 | ||
漏電保護 | 漏電保護器 | ||
外型尺寸 | 2500mm*1600mm*2200 mm（具體以實物為準） | ||
主 要 配 置 | 電器配件 | 動作控製 | PLC |
視覺控製 | 工控機 | ||
顯示器 | 19寸顯示屏 | ||
視覺軟件 | 瑞得 | ||
伺服電機 | 鬆下 | ||
溫度部件 | 導軌（THK） | ||
傳動部件 | 絲杆（THK） | ||
視覺部件 | CCD、鏡頭 | ||
對位搜索控製 | 自動對位移動模組 | ||
潔淨係統FFU | 3個 | ||
靜電係統 | 2個 | ||
光柵保護 | 1套 | ||
結構配件 | 機架結構 | 方通架+鈑金+鐵板（高強度） | |
台麵材料 | 25mm 45#鋼 | ||
上載台材料 | 鋁合金 | ||
下載台材料 | 鋁合金 | ||
氣動配件 | 滾輪上下控製 | 氣缸 | |
翻轉控製 | 伺服電機+減速機 | ||
壓力顯示 | 氣壓表 | ||
壓力調節 | 調節閥 | ||
氣流控製 | 電磁閥 |
